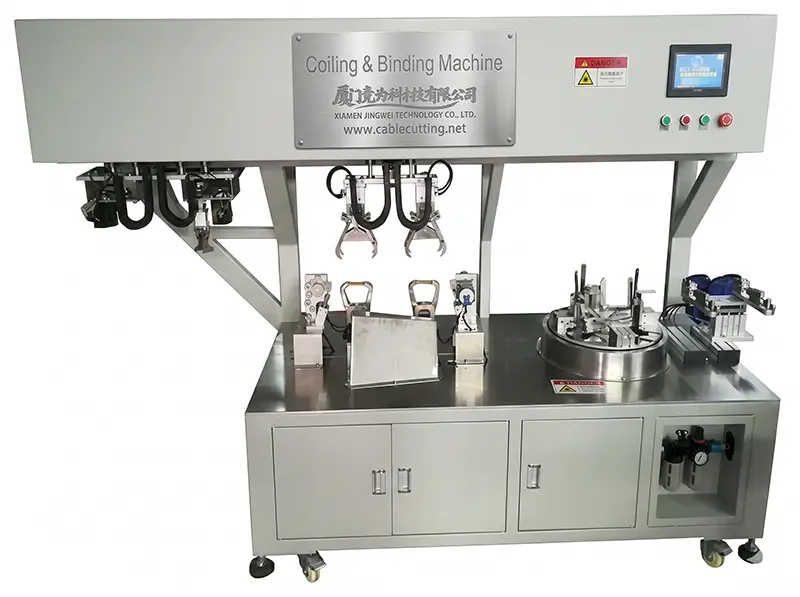

Automatický navíjecí a vázací stroj pro dráty WPM-RT-82T

Name: Automatický navíjecí a vázací stroj pro dráty WPM-RT-82T
Brand: Zařízení na zpracování vodičů
SKU: WPM-RT-82T
Availability: InStock
Rating: 5 (1 reviews)

Automatický navíjecí a vázací stroj WPM-RT-81T
Vhodné pro kabel
AC / DC / USB vzhled vinutí velká 8slovná jednoslovná páska
Použitelná délka linky ≤ 10 m
Použitelný průměr drátu ≤ φ 12 mm
Rozteč vinutí je 150-300 mm
Průměr vazby ≤45 mm
Délka hlavy je 0-130 mm
Délka ocasu >0 mm
Účinnost výroby 1000PCS / h (délka linky 1 metr, 3 otáčky, výchoz a ocas)
Použitelný tlak 0,55-0,65 MPa
Použitelná páska ≤7,5 KG / role
Použitelné napětí 220V 50Hz
Výkon stroje ≤2800W
Velikost stroje je asi 1040L * 720W * 1540H mm
Hmotnost stroje je asi 230KG
Hlavní komponenty:
Válec: Válec Yadeke a elektromagnetický ventil,
Motor: Navíjecí servomotor 1500W Turbot
Motor: servomotor pro překlad linky 750W Kambala
Motor: 57 krokový motor hromový závod
Motor: Kroucený kravatový pás 57 krokový motor hromový závod
Motor: úložný pás 6W s pevnou rychlostí
Překlad linky: dvojitý jezdec
PLC: ráznost
Obrazovka: Kontrola
rozměrů Napájení: čirý útek
Rám: železný rám, lakovaný, modrý a bílý
Drátěný drapák / kroucený dráp / spodní dráp Materiál: pohonný systém z nerezové oceli
: vysoce spolehlivý servosystém, řídicí systém pro vysokorychlostní stabilní průmyslový regulátor
1. nový styl, vysoké shody, kolem velkých 8 tvarů, kravata 1 kravata;1. nový styl. Vysoká shoda. kolem velkých 8 tvarů. kravata 1 kravata;
2. vhodné pro AC vodič. napájecí kabel. tlustý dlouhý drát. lano. a hadice;
3. motor vinutí využívá servo 1500W (1000 ot./min.). plný výkon. stabilnější;
4. vezměte translační motor 750W servo. Eliminujte jev ztráty kroku a problém demagnetizace krokového motoru. překlad je stabilnější;
5. Horní průhledný podvozek. Přehled rozvržení a kvality potrubí. vysoce kvalitní atmosféra. tři strany + horní čtyři strany lze rozebrat. pohodlná údržba;
6. Nezávislá rozvodná skříň napájení. Lze odstranit jako celek. standardní elektrické vedení. čistý. standard. pohodlná údržba;
7. Nosnost kravatového pásu může dosáhnout 7,5 kg. zkrácení doby výměny spojovacího pásu. a zlepšení efektivity práce;
8. Do struktury pásu na rožeň je přidáno samostatné tlačítko. což je pohodlnější pro instalaci a ladění;
9. Optimalizace struktury gumičky pod drápem. zvýšit odolnost gumičky proti opotřebení. pohodlnější instalace a ladění,
10. Upgrade barometru. Může automaticky filtrovat. odvodňování;
11. Hliníková deska. konverzní deska. Plně vylepšený na ocelový materiál. stroj je odolnější;
12. Spojovací struktura zkrucovacího drápu. Odběrový dráp a spodní dráp jsou vyrobeny z nerezové oceli. který je stabilnější a krásnější.
13. Modernizace konstrukce cívky. méně hluku. stabilnější;
14. Efektivita výroby může dosáhnout 1000 kusů za hodinu. úspora práce;
15. Snadná obsluha. snadno se ladí. snadná údržba;
16. Malá velikost. nezabírá místo. ušetřit nájemné;
17. Humanizovaný design. snižovat intenzitu únavy personálu;
18. Den Řízení programovatelného logického automatu (PLC). Dvojjazyčné řízení rozhraní člověk-stroj;
18, Ovládání programovatelného logického řadiče (PLC), dvojjazyčné řízení rozhraní člověk-stroj;
Super dlouhá hlava a ocas, kruhový navíjecí a vázací stroj:
Vzhled navíjení Kruh Jednoduchá kravata / dvojitá kravata
Vnitřní průměr kruhu je 90-180 mm
Vhodný průměr drátu 3-10 mm.
Použitelná délka 1-10 m
Hlava a ocas zůstávají dlouhé 600-750 mm
Průměr vazby ≤40 mm
Je vhodný pro vázání pásky kryjící železné jádro
Účinnost stroje ≤600PCS / H
Výkon stroje je asi 3,5 kW
Velikost stroje je asi 1900W * 800D * 1600Hmm
Hmotnost stroje: asi 600KG
Nestandardní, super dlouhá hlava a ocas, kruhový navíjecí a vázací stroj (WPM-RT-02M):
Válec: válec Yadeke a elektromagnetický ventil
Motor: Navíjecí hlavní servomotor 1500W Turbot
Motor: servomotor pro překlad linky 750W Turbot
Motor: 57 krokový motor hromový závod
Motor: Zkroucený kravatový pás 57 krokový motor hromový závod
Motor: úložný pás 6W s pevnou rychlostí
PLC: vigor
Obrazovka: Kontrola
rozměrů Relé: Omron
Rám: železný rám vnější lakovaný počítačově šedou
barvou Pohonný systém je vysoce spolehlivý servosystém
Řídicí systém je vysokorychlostní a stabilní průmyslový ovladač a systémový software.

Jaké typy kabelů dokáže automatický stroj na navíjení a svazování kabelů WPM-RT-82T zpracovat?

WPM-RT-82T je navržen pro manipulaci se širokou škálou běžných napájecích a datových kabelů, včetně napájecích šňůr AC, kabelů DC a USB kabelů. Je vhodný pro kabely s maximálním vnějším průměrem ≤12 mm a délkou až ≤10 metrů, což z něj činí univerzální řešení pro výrobce a zpracovatele různých svazků elektronických a elektrických kabelů.

Jaká je výrobní účinnost tohoto automatického stroje na navíjení kabelů?

Tento průmyslový svazkovač kabelů nabízí vysokorychlostní automatizaci s účinností až 1000 kusů za hodinu. Tento konzistentní výkon výrazně zvyšuje produktivitu, snižuje náklady na manuální práci a zajišťuje jednotnou kvalitu cívek pro hromadné operace zpracování drátů.

Jak funguje automatická funkce svazování na tomto stroji?

Stroj integruje plně automatický mechanismus svazování drátů. Poté, co je kabel přesně navinut na nastavenou délku, systém automaticky aplikuje bezpečný úvazek nebo pásek (obvykle drátěný úvazek nebo stahovací pásek, v závislosti na konfiguraci) pro svázání cívky, čímž dokončí proces bez manuálního zásahu a vytvoří profesionální svazek připravený k odeslání.

Jaké jsou klíčové výhody použití automatického stroje jako je WPM-RT-82T pro navíjení kabelů?

Klíčové výhody zahrnují dramatické zvýšení rychlosti výroby a konzistence, snížení fyzické zátěže a nákladů na práci spojených s manuálním navíjením a zlepšenou prezentaci produktu s jednotnými, profesionálně svázanými cívkami. Jako odolné průmyslové řešení zajišťuje dlouhodobou spolehlivost, minimalizuje lidskou chybu a zvyšuje celkovou efektivitu pracovního postupu při montáži kabelových svazků.

Je tento stroj vhodný pro malosériovou nebo vlastní výrobu kabelů?

Ano, ačkoli vyniká ve velkosériové výrobě (1000 ks/hod), WPM-RT-82T je také přizpůsobitelný pro menší nebo vlastní šarže. Jeho nastavení lze upravit pro různé délky kabelů a průměry cívek (v rámci jeho kapacity ≤12 mm, ≤10 m), což umožňuje flexibilní provoz napříč různými výrobními plány a specifickými požadavky zákazníků na kabely AC, DC nebo USB.
